Теплообменник трубный
Трубчатый аппарат для нагрева и охлаждения продукта
Трубный теплообменник передаёт тепло между жидким продуктом и нагревающей либо охлаждающей средой без смешивания потоков. Он применяется в линиях переработки молока и других пищевых продуктов, где нужно получить заданную температуру на выходе. Изготавливаем исполнения расчётной мощностью от 19,6 до 229 кВт; конкретную модель подбираем по расходам и температурам обоих потоков.
Конструкция и принцип действия

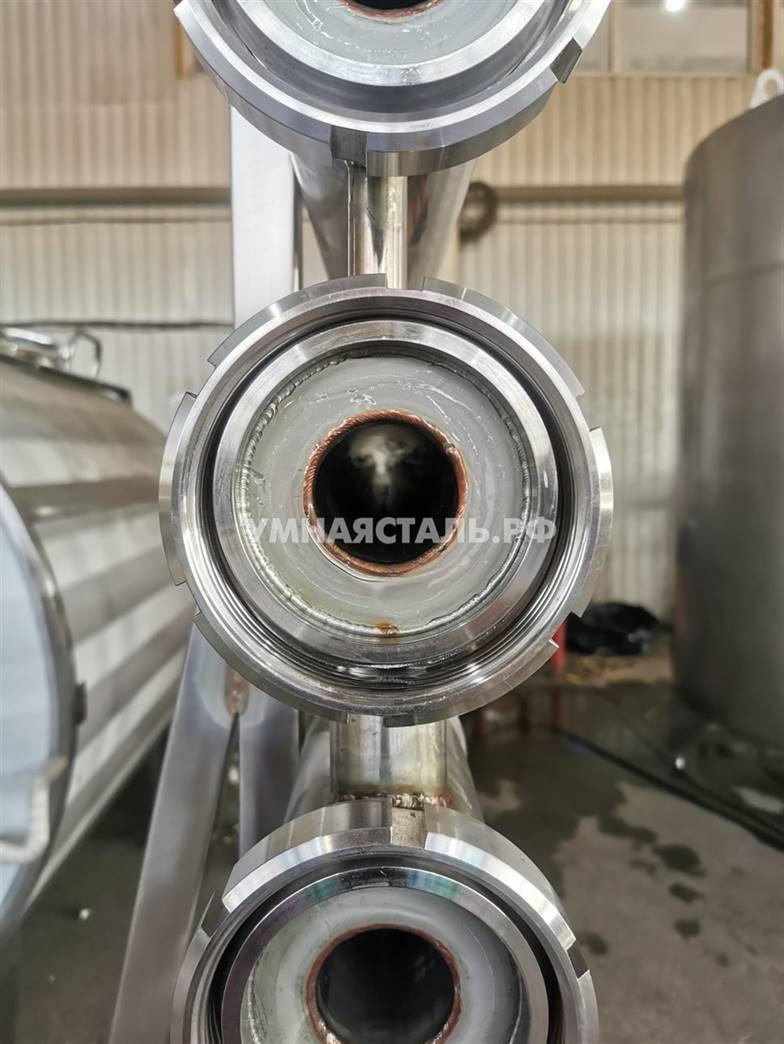

Продукт проходит через внутренние трубки, а теплоноситель или хладоноситель движется в окружающем канале. Через стенку труб происходит нагрев либо охлаждение продукта. Потоки разделены, поэтому при штатной работе среды не смешиваются. Для санитарной обработки пищевой линии важны доступность проточной части и согласованные присоединения.
Представленное исполнение изготавливается из пищевой нержавеющей стали AISI 304. Для него предусмотрены разборные отводы с молочной гайкой, а размещение возможно в напольном или настенном варианте. Размеры, количество трубок, присоединения и компоновку другого исполнения рассчитываем под задачу, не перенося параметры одной модели на весь диапазон.
Что означает мощность 19,6–229 кВт
Тепловая мощность показывает расчётную интенсивность передачи тепла при заданных условиях. Она не равна расходу продукта и сама по себе не гарантирует определённую температуру на выходе: результат зависит от температуры и расхода продукта, свойств жидкости и параметров рабочей среды. Для подбора учитываем также допустимые потери давления, чтобы теплообменник работал в составе вашей линии.
Трубчатое исполнение можно рассмотреть для нагрева продукта горячей водой или паром, а также для охлаждения водой и другим согласованным хладоносителем. Тип среды и рабочие параметры необходимо указать до расчёта аппарата.
Что прислать для расчёта и изготовления
- Тип продукта и производительность продуктового насоса за час.
- Температуру продукта на входе и требуемую температуру на выходе.
- Тип, температуру и доступный расход теплоносителя или хладоносителя.
- Рабочее давление, размеры и тип присоединений существующей линии.
- Требования к размещению, разборке и санитарной обработке.
Рассчитаем подходящее исполнение, согласуем конструкцию и изготовим теплообменник под вашу производственную линию. Если требуется нестандартная компоновка, направьте техническое задание.
Производство и поставка от «Умных стальных технологий»
«Умные стальные технологии» проектируют и производят оборудование из нержавеющей стали в Ижевске. Работаем с типовыми исполнениями и изготавливаем оборудование на заказ по техническому заданию: подбираем конструкцию с учётом задачи, условий размещения и подключения. Если требуется нестандартное исполнение, направьте нам исходные данные — обсудим проект и подготовим предложение.
Организуем доставку оборудования по России транспортной компанией; также доступен самовывоз. При обращении укажите город получения и параметры нужного исполнения, чтобы мы могли подготовить предложение по заказу.
Частые вопросы
Подходит ли один теплообменник для нагрева и охлаждения?
Принцип передачи тепла одинаков в обоих случаях, но аппарат рассчитывают под конкретные среды и температурный режим. Для смены задачи нужен отдельный расчёт.
Можно ли выбрать модель только по мощности?
Нет. Мощность определяется при заданных расходах и температурах; также важны свойства продукта, допустимое давление и схема подключения.
Из какого материала сделана контактная часть?
Представленное исполнение полностью выполнено из пищевой нержавеющей стали AISI 304. Для заказного аппарата материалы и конструкцию фиксируем в техническом предложении.
Какие данные необходимы для расчёта?
Минимум — расходы продукта и рабочей среды, их температуры на входе и требуемая температура продукта на выходе. Для окончательного проекта понадобятся сведения о давлении и присоединениях.
Закажите трубный теплообменник у производителя. Передайте параметры линии — выполним расчёт, согласуем исполнение и организуем доставку по России.
